Padimat für Schalen

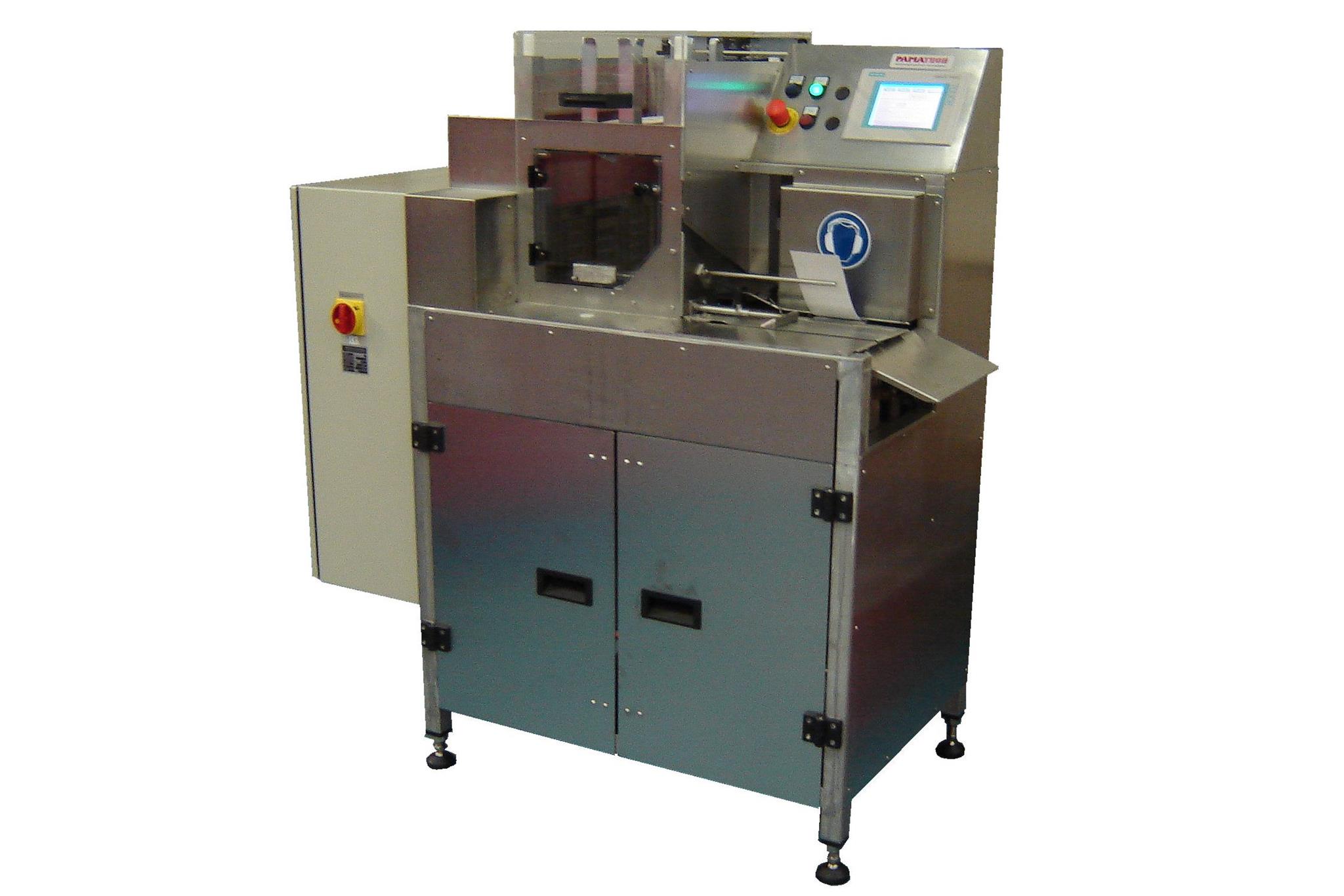

Halbautomatische Ultraschall-Reiterschweissmaschine

Der Padimat mit automatischer Reiterzufuhr wird zum Verschweissen von Reiteretiketten auf Flachbeuteln, Standbeuteln und Tiefziehschalen eingesetzt. Die Bedienperson führt nur die aufwändig zu automatisierende Zusammenführung des Beutels mit dem Reiter aus. Sobald der Beutel im Reiter positioniert ist, kann der Start ausgelöst werden. Der weitere Prozessablauf mit Schweissen, Halten und Auswerfen erfolgt wieder automatisch.

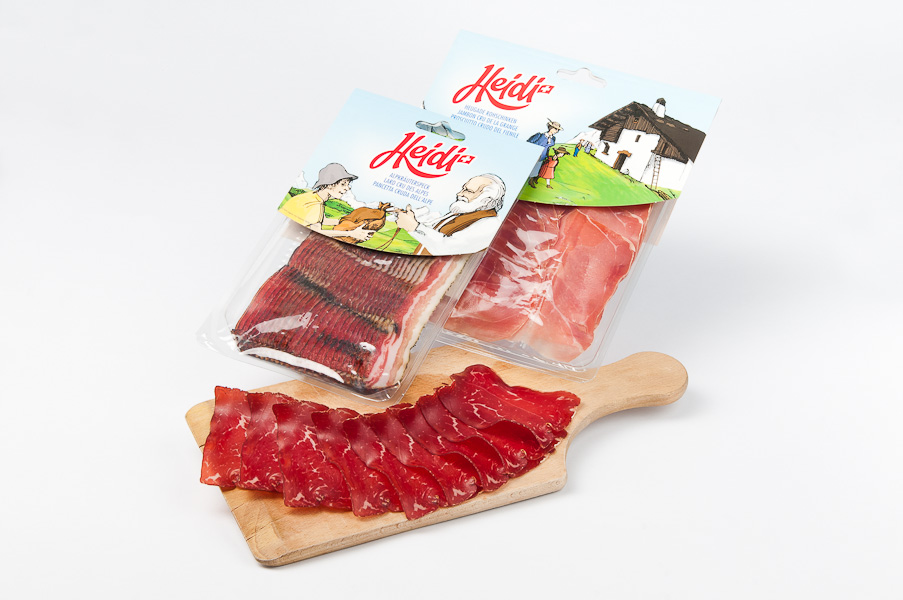

Die Zuschnitte werden flach ins Magazin gelegt. Vor dem Zuführen des Reiters unter die Schweissstation wird dieser so vorgebrochen, dass auf der Rückseite (Tiefziehseite) der Schale eine Z-Form im Karton vorgebrochen wird. Dadurch legt sich der Kartonboden an den Tiefziehboden der Schale, wenn das Produkt im Gestell aufgehängt wird.



Taktleistung: bis 30 Takte pro Minute
Produktionsleistung: je nach Logistikausrüstung 20 - 25 Packungen pro Minute
Formatwechsel: Formatwahl auf der Steuerung und Magazinwechsel
Sauger-Wechselteil am Zuschnittabzug
Masse L x B x H: 950 x 800 x 1300 mm
